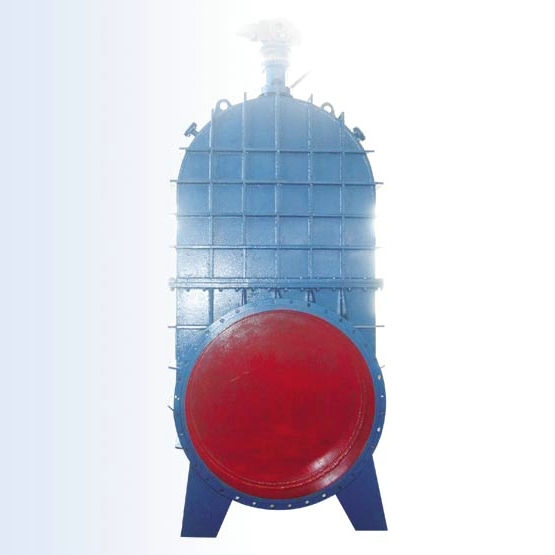

電動水封雙閘板閥工作原理
● 兩塊對稱閘板（序號2），限制在閥體、閥蓋導向條之間升降。
● 閥桿（序號9）旋轉，通過閥桿螺母（序號5），帶動斧柱（序號4）升降，斧柱上端面拖起雙閘板上升，雙閘板下落靠起自重。
● 雙閘板到達密封位置高度，是由支柱（序號3）定位。支柱下端面支撐于閥體下部的橫梁面上，支柱上端面支撐雙閘板中間的契塊下平面。
● 閥門切斷關閉時，閥桿（序號9）旋轉通過閥桿螺母（序號5）推動斧柱（序號4）下壓，經(jīng)契的作用，使雙閘板（序號2）沿著支柱（序號3）上端面，水平方向左右分開。這時閘板上橡膠密封圈壓緊，達到閥門關閉，而橡膠密封圈沒有上下左右移動造成摩擦。
● 閥門開啟時，閥桿（序號9）旋轉，通過閥桿螺母（序號5）使斧柱（序號4）上升5-10mm，
后契塊間壓緊力釋放。斧柱再上升時，其上端拖起雙閘板頂部勾塊，帶動整個雙閘板離開閥門通道。
● 雙閘板契塊的斜面和下端平面堆Cr13合金層，支柱上端面和斧柱斜契面都堆Cr13合金層、使金屬摩擦面既耐摩而又不生銹，以保證閥門的高品位。
